日本MIC認證（TELEC）中WI-FI產品第14信道測試方法

　　以前我們介紹過MIC測試中WIFI產品 802.11b/g/n的測試方法，channel 1-13信道中相鄰信道間隔為5MHz，而第14信道是一個很特殊的信道，其與13信道之間的間隔為12MHz，在日本僅802.11b是可以工作在14信道，所以認證測試需要針對14信道單獨測試各項指標。本期我們簡單的介紹下WIFI的14信道測試方法及限值要求。本文所參考的法規為《MIC Ordinance Regulating Radio Equipment Article 49.20》。

　　主要測試技術指標及對應的測試要求:

　　1. 頻率誤差測試(Frequency Error Measurement)

　　調制方式：未調制信號

　　測試信道：802.11b第14信道

　　測試電壓：高，中，低(如為適配器供電，且沒有電池，可以只測試常壓)

　　測試設備：首選頻率計，如沒有可選用頻譜儀或接收機(以下是頻譜儀的設置)

　　連接方法：直接將EUT的RF端口與頻譜分析儀相連

　　EUT設置：發射載波方式。

　　頻譜儀設置：

　　中心頻率：測試頻率(先找到最大頻率點，再使用頻譜分析儀的peak Center 功能)

　　掃描帶寬：50-100KHz (足夠小的掃描帶寬才能是頻譜儀的顯示精度精確的1Hz)

　　檢波方式：Peak

　　RBW/VBW：10KHz

　　結果數據：頻率測試結果必須精確到1Hz

　　合格范圍：小于50ppm 即 2484.8758MHz ～ 2484.1242MHz

　　2. 耦合帶寬/載頻帶寬測試(Occupied Bandwidth and Spread-spectrum Bandwidth / Factor)

　　調制方式：802.11b調制信號

　　測試信道：802.11b第14信道

　　測試電壓：高，中，低(如為適配器供電，且沒有電池，可以只測試常壓)

　　測試設備：頻譜分析儀

　　連接方法：直接將EUT的RF端口與頻譜分析儀相連

　　頻譜儀設置：

　　中心頻率：2484MHz

　　掃描帶寬：50MHz (標準要求為：耦合帶寬的2-3.5倍)

　　RBW/VBW: 300KHz (標準要求為：小于耦合帶寬的3%，及<12MHz*3%)

　　檢波方式：Peak MAXHOLD

　　OBW：分別設置為90% 和 99%

　　測試結果圖：包含90%和99%帶寬值

　　3. 雜散騷擾測試(Unwanted Emission Intensity Measurement)

　　調制方式：802.11b調制信號

　　測試信道：802.11b第14信道

　　測試電壓：高，中，低(如為適配器供電，且沒有電池，可以只測試常壓)

　　測試設備：頻譜分析儀

　　連接方法：直接將EUT的RF端口與頻譜分析儀相連

　　頻譜儀設置：

　　請注意的是需要將30～2387，2387～2400，2483.5～2496.5，2496.5～12500(MHz)各段內的最大值標示出來。

　　頻譜儀設置：

　　RBW/VBW: 1MHz

　　掃描帶寬分別為：30～2387，2387～2400，2483.5～2496.5，2496.5～12500 (MHz)

　　測試限值： 30～2387, 2496.5～12500 (MHz)≦-26dBm

　　2387～2400，2483.5～2496.5(MHz)≦-16dBm

　　測試結果：需要將30～2387，2387～2400，2483.5～2496.5，2496.5～12500 (MHz)四段內的最大值分別標示出來。

　　4. 天線功率誤差測試(Antenna Power Error Measurement)

　　調制方式：802.11b調制信號

　　測試信道：802.11b第14信道

　　測試電壓：高，中，低(如為適配器供電，且沒有電池，可以只測試常壓)

　　測試設備：頻譜分析儀，信號源，功率計

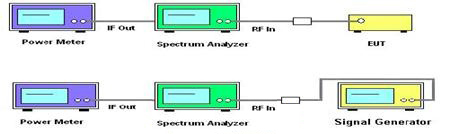

　　連接方法：

　　測試方法：

　　1. 設置頻譜分析儀(此設置只適用于OFDM等調制的擴頻系統)：

　　a) 中心頻率：測試頻率

　　b) RBW/VBW: 1MHz

　　c) 掃描帶寬：0Hz

　　2. 將信號源的輸出端口連接至頻譜儀的RF輸入端口，再將功率計與頻譜儀的IF OUT端口相連(IF OUT在頻譜儀的背部面板上)

　　3. 設置信號源的輸出頻率為測試頻率，輸出功率為0dBm，頻譜儀設置按照(1)進行，再調節頻譜分析儀的Level使功率計的讀數為-10dBm.

　　4. 將EUT的RF輸出口與頻譜分析儀相連，(頻譜儀設置任然按照1進行)，讀取功率計的讀數為B

　　5. 功率計讀數B+10LOG1/x即為最終結果

　　6. 測試前需要測試duty cycle(請參考第8項測試)，并記錄在報告里

　　測試結果：測試結果為：(測試值-宣稱功率)/宣稱功率 * 10^6 * 100%，宣稱功率為自己設置，注意應適當改變使測試結果盡量在-30%左右(多信道時，就是結果的平均值保持在這一數值)。

　　5. 接收機雜散騷擾測試(Limitation of Collateral Emission of Receiver Measurement)

　　調制方式：802.11b調制信號

　　測試信道：802.11b第14信道

　　測試電壓：高，中，低(如為適配器供電，且沒有電池，可以只測試常壓)

　　測試設備：頻譜分析儀

　　連接方法：直接將EUT的RF端口與頻譜分析儀相連

　　頻譜儀設置：

　　可直接使用軟件測試，但注意的是需要將30～1000，1000～12500(MHz)各段內的最大值標示出來。

　　步驟一：RBW/VBW: 100 KHz

　　掃描帶寬1：30～1000 (MHz)

　　測試限值：≦-54dBm (4nW)

　　步驟二：RBW/VBW: 1MHz

　　掃描帶寬2：1000～12500 (MHz)

　　測試限值：≦-47dBm (4nW)

　　測試結果：需要將30～1000，1000～12500 (MHz)二段內的最大值分別標示出來。

　　6. EIRP天線功率測試(Transmission Antenna Gain (EIRP Antenna Power) Measurement)

　　調制方式：802.11b調制信號

　　測試信道：802.11b第14信道

　　測試條件：只有天線增益大于2.14dBi，才需要測試此項目

　　測試電壓：只測試常壓

　　測試設備：功率計, 接收天線，信號源，發射天線，電波暗室

　　連接方法：

　　功率計設置：MAX HOLD模式

　　測試方法：

　　1. 上面左圖為測試方法，右圖為替代法校準方法;

　　2. 測試時將EUT置于與測量天線相同高處，旋轉測試桌360并更換天線方向以讀取最大EIRP;

　　3. 測試時應用校準數據修正功率計實際讀數;

　　測試結果：將測試結果與傳導功率(天線功率誤差測試)的測試結果想比較，二者相差不能太多(傳導測試值加上天線增益)。有條件的話最好是用OTA實驗室測試全方位EIRP。

　　7. 3dB波瓣帶寬測試(Transmission Radiation Angle Width (3dB Beamwidth) Measurement)

　　調制方式：802.11b調制信號

　　測試信道：802.11b第14信道

　　測試條件：只有天線增益大于2.14dBi，才需要測試此項目

　　測試電壓：只測試常壓

　　測試設備：頻譜分析儀，接收天線，電波暗室

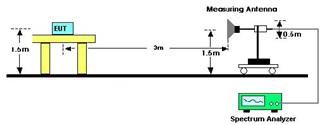

　　連接方法：

　　測試方法：

　　1. 測試時將EUT置于將EUT置于與測量天線相同高處(如上圖)

　　2. 設置頻譜分析儀：

　　中心頻率：測試頻率

　　RBW: 1MHz; VBW: 1MHz

　　Span: 0Hz

　　掃描時間：等于轉臺轉一圈的時間

　　掃描方式：單次掃描

　　3. 按照步驟2進行設置頻譜分析儀

　　4. 同時開啟轉臺和頻譜分析儀的掃描(頻譜分析儀按signal鍵)。此時頻譜分析儀得出的曲線即為EUT的主頻在360度方向的發射功率，將此數據讀取出來

　　結果記錄：

　　根據測試方法步驟4的數據做成方向圖，找到最大值并記為Pt, 再分別找到左右方與Pt點相差3dB的最近點，記下左右兩點的角度指A1，A2。 ︳A1-A2 ︳即為最終結果。

　　8. 占空比測試(Duty Cycle Measurement)

　　EUT模式：Duty Cycle模式，一般WIFI調試軟件都含此模式，如沒有此項測試則無法進行

　　測試信道：802.11b第14信道

　　測試設備：頻譜分析儀

　　連接方法：直接將EUT的RF端口與頻譜分析儀相連

　　頻譜儀設置：

　　Span：0HZ

　　檢波方式：Peak

　　掃描方式：單次掃描即可

　　掃描時間：根據實際情況調整，一般數據圖清晰可讀即可

　　測試結果主要用于功率誤差測試項的計算。

　　9. 干擾防護和載波偵聽(Radio Interference Prevention Capability & Carrier Sense Capability Measurement)

　　由于這兩種方法沒有測試數據，也不涉及到不同設置方法，因此在這里就不作過多描述了，有需要詳細了解可直接咨詢摩爾實驗室。
